Как выбрать РВД (номограмма выбора давления рукава)

Рекомендуемая средняя скорость:
Для всасывающий линий Vвс= 1,2 м/с
Для линий слива Vсл= 3,0 м/с
Для напорных линий Vнап = 7,5 м/с

Выбор рукава высокого давления сводится к определению его внутреннего диаметра исходя из рекомендуемых значений cредних скоростей движения рабочей жидкости в гидролиниях.

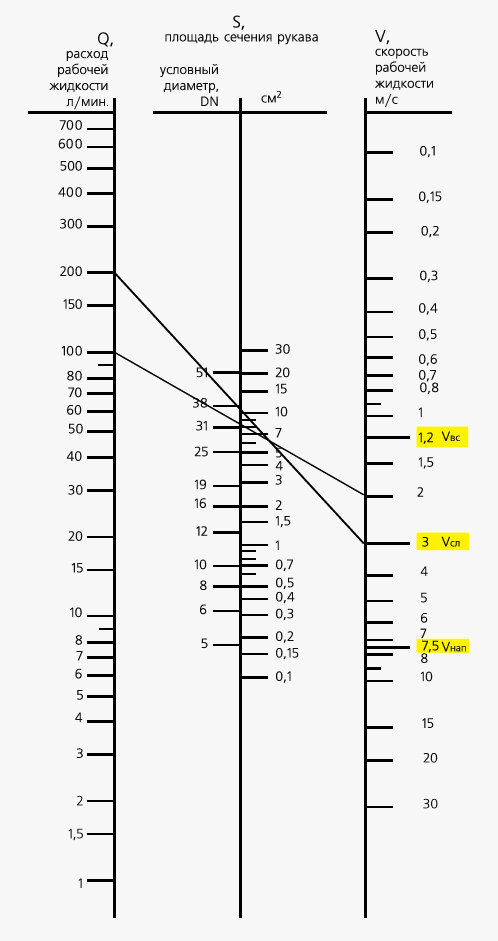

Самый простой вариант – использовать для этого прилагаемый рисунок.

Установите расход и скорость в системе. Соедините точки на соответствующих шкалах "Q" и "V", и в точке пересечения линий будет находиться минимальный необходимый размер внутреннего диаметра рукава. Выберите из ряда условных диаметров ближайшее большее значение. В случае применения рукавов большой длины рекомендуется выполнить проверочный расчет полного гидравлического сопротивления с учетом вязкости рабочей жидкости.

номограмма выбора давления рукава
