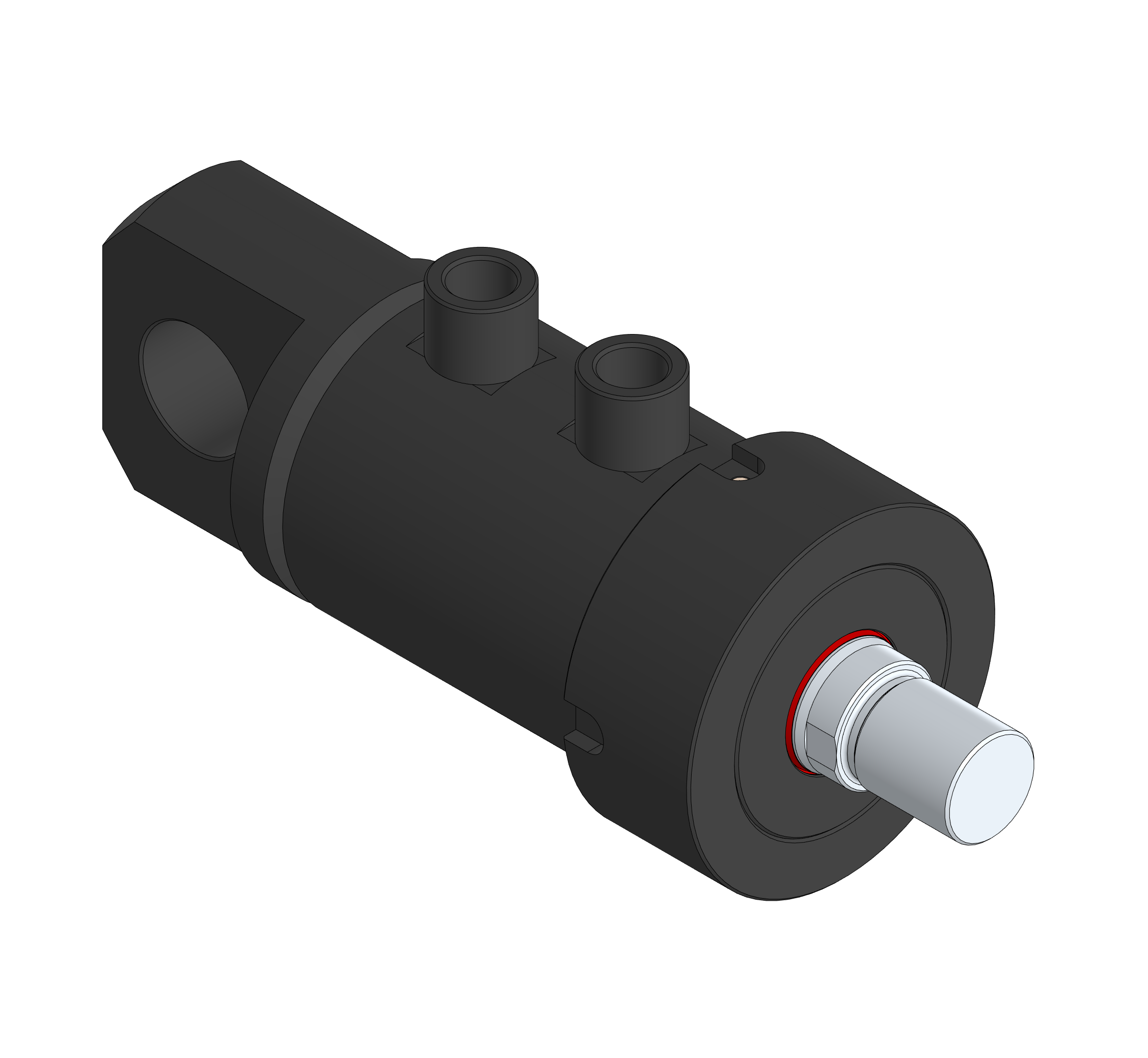

Гидроцилиндр с задней проушиной

Габаритные размеры


Стоимость оборудования рассчитывается
индивидуально, в зависимости от необходимых
характеристик и объема заказа.
Для уточнения стоимости:
Позвоните нам
+7 (3412) 90-41-42
Или оставьте заявку
Запросить цену


серия: ГЦС XXXxХХХ-ХХХХ-01-X-0-0

ø поршня øштока X Y A B D G J R S V W C F E L
40 25 G3/8 М16х1,5 146 35 20 59 65 42 34 37 50 20 20 22 20
28
50 28 G3/8 М20х1,5 149 41 25 64 74 47 32 39 60 25 23 25 25
30
63 35 G1/2 М27х2 157 48 32 66 89 56 37 40 78 32 28 32 32
40
80 40 G1/2 М33х2 193 60 40 78 118 68 47 51 100 40 36 41 40
45
100 50 G3/4 М42х2 228 70 50 99 145 88 58 60 120 50 43 52 50
70
120 70 G3/4 М52х2 245 80 55 109 167 97 59 72 140 60 53 62 56
80
140 80 G3/4 М60х2 268 90 65 111 186 107 68 76 160 70 58 68 63
90
160 90 G1 М68х3 299 100 70 125 213 121 79 82 180 80 64 74 70
100
180 100 G1 М76х3 307 115 80 130 239 137 83 87 210 90 71 84 80
110
200 110 G1 1/4 М90х3 335 125 90 146 266 156 83 95 230 100 82 93 100
140
250 140 G1 1/4 М100х3 362 140 100 166 340 191 88 113 300 120 105 125 120
160

Общие технические характеристики гидроцилиндров


Конструкция сварной (приварная задняя крышка)
Действие двухсторонний
Установка В любом положении
Рабочая температура

-20°С ÷80°С (для уплотнений С и В)

-20°С ÷200°С (для уплотнений Т)

Рабочая жидкость Минеральное масло не хуже 10 класса чистоты по NAS 1638
Вязкость рабочей жидкости 9 ÷90 мм2/с
Рабочее давление 210 бар
Тестовое давление 315 бар
Максимальная скорость

0,5 м/с (для уплотнений С и Т)

1 м/с (для уплотнений В)




Наименование
01 Гильза
02 Шток
03 Букса
04 Поршень
05 Задняя крышка
Наименование
06 Бонки
07 Крышка передняя
08 Гайка поршня
09 Стопорный винт
10 Комбинированное уплотнение поршня со встроенными направляющими
Наименование
11 Уплотнительное кольцо с защитой от выдавливания
12
13 Направляющие штока
14 Манжета штока
15 Грязесъемник

Структура обозначений


ГЦС 063 x 040 - 0150 - 06 - C - 0 - 0
ГЦС Продукция
ГЦС Гидроцилиндр сварной
063 Диаметр поршня
40÷250 мм
040 Диаметр штока
25÷160 мм
0150 Ход
06 Исполнение
00 базовое исполнение
01 с задней проушиной
02 с задней проушиной и сферическим шарниром
03 с передней проушиной
04 c передней проушиной и сферическим шариром
05 с проушинами спереди и сзади
06 с проушинами спереди и сзади, и сферическими шарнирами
07 с передним фланцем
08 с задним фланцем
09 на лапах
10 с цапфами на промежуточной опоре
C Уплотнения
C стандартное
B для высоких скоростей перемещения
T высокотемпературное
0 Позиция размещения передней бонки
0 bonka1_1.jpg
1 bonka1_2.jpg
2 bonka1_3.jpg
3 bonka1_4.jpg
0 Позиция размещения задней бонки
0 bonka1_1.jpg
1 bonka1_2.jpg
2 bonka1_3.jpg
3 bonka1_4.jpg
